تعارف:

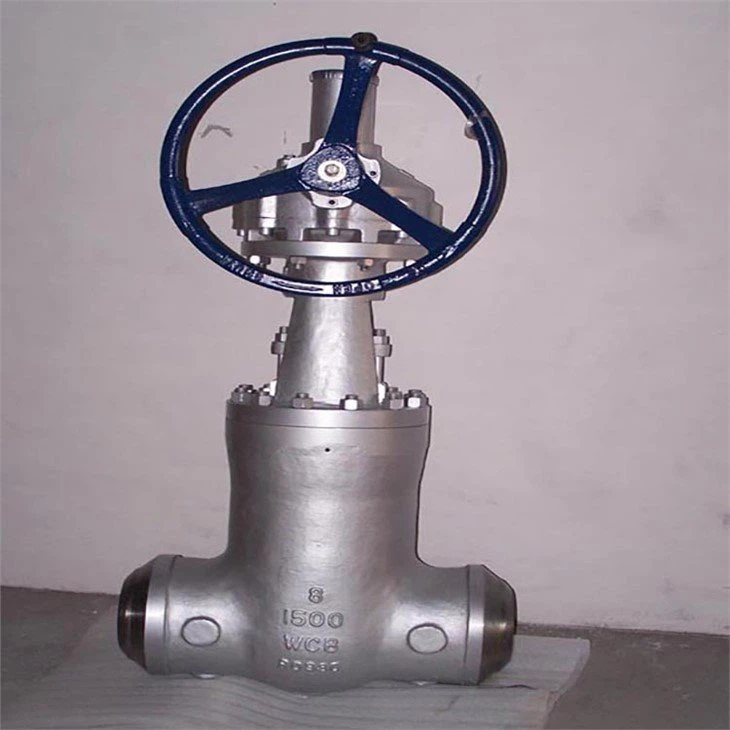

امریکی معیاری گیٹ والو ڈیزائن اور اے این ایس آئی بی 16.34 کے مطابق مینوفیکچرنگ، امریکن پیٹرولیم انسٹی ٹیوٹ کے معیاراے پی آئی 6 ڈی اور اے پی آئی 600 کی ضروریات؛ امریکی معیاری فلانج گیٹ والو کمپیکٹ ڈھانچہ، چھوٹا حجم، اچھی سختی، محفوظ اور قابل اعتماد سیلنگ. اہم مواد، اندرونی مواد، فلر، گیسکیٹ اور فاسٹنر مواد کو صارف کی ضروریات یا اصل کام کے حالات کے مطابق عقلی طور پر یکجا کیا جاسکتا ہے۔

ایپلی کیشن:

یہ مصنوعات پانی، تیل، بھاپ، تیزاب، الکلی، امونیا، یوریا، قدرتی گیس پر مشتمل گندھک اور دیگر ذرائع ابلاغ میں وسیع پیمانے پر استعمال کی جاتی ہیں۔

بیان:

امریکی معیاری گیٹ والو اور فلانگے گیٹ والو والو کی ایک ہی قسم ہیں، اس کے اختتامی حصے میں فرق ایک گیند ہے، پائپ لائن میں ایک والو گیٹ والو کھولنے اور بند کرنے کے لئے گردش کے لئے والو باڈی کے سینٹر لائن کے ارد گرد گیند بنیادی طور پر ایک وسیع پیمانے پر استعمال ہونے والے نئے والو کو کاٹنے کے لئے استعمال کیا جاتا ہے, پائپ لائن میں اس قسم کا والو عام طور پر افقی طور پر نصب کیا جانا چاہئے۔

تفصیلات:

والو سائز:	2"-36"
پریشر کلاس:	150 ایل بی-600 ایل بی (پی این 10-100)
مٹیریلس:	ڈبلیو سی بی، ایل سی بی، ڈبلیو سی 6، ڈبلیو سی 9، سی ایف 8، سی ایف 3، سی ایف 8 ایم، سی ایف 3 ایم
ڈیزائن اور مینوفیکچرنگ معیارات:	اے پی آئی 600، اے این ایس آئی بی 16.34، ای 101، بی ایس 1873
آمنے سامنے معیارات:	اے این ایس آئی بی 16.1 ای 101
فلانگے ڈائمینشن معیارات:	اے این ایس آئی بی 16.50، اے این ایس آئی بی 16.25
پریشر ٹیسٹ معیارات:	اے پی آئی 598
معیار/ مصنوعات کی تصدیق:	سی ای، اے سی ایس، ڈبلیو آر اے ایس، ٹی ایس...
والو آپریٹر اختیارات	ہینڈ وہیل، بیول گیئر، نیومیٹک، الیکٹرک، ہائیڈرولک وغیرہ
کنکشن اقسام عمل کریں	فلانگے / ویلڈنگ / کلمپ قسم
قابل اطلاق ذریعہ	پانی، بھاپ، تیل، نائٹرک ایسڈ، ایسیٹک ایسڈ، یوریا، پیٹرولیم، قدرتی گیس
