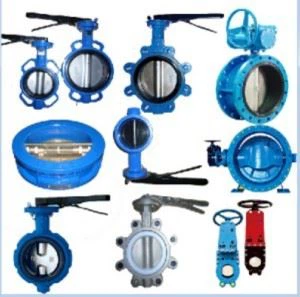

برتن کے لیے فلینج بٹر فلائی والوز

تیتلی والوز

بٹر فلائی والو ایک چوتھائی باری گھومنے والا موشن والو ہے، جو بہاؤ کو روکنے، ریگولیٹ کرنے اور شروع کرنے کے لیے استعمال ہوتا ہے۔

بٹر فلائی والوز کھولنے میں آسان اور تیز ہیں۔ ہینڈل کی 90 ڈگری کی گردش والو کو مکمل طور پر بند کرنے یا کھولنے کا موقع فراہم کرتی ہے۔ بڑے بٹر فلائی والوز عام طور پر ایک نام نہاد گیئر باکس سے لیس ہوتے ہیں، جہاں گیئرز کے ذریعے ہینڈ وہیل تنے سے منسلک ہوتا ہے۔ یہ والو کے آپریشن کو آسان بناتا ہے، لیکن رفتار کی قیمت پر۔

تیتلی والوز کی اقسام

بٹر فلائی والوز میں ایک مختصر سرکلر باڈی، ایک گول ڈسک، دھات سے دھات یا نرم نشستیں، اوپر اور نیچے شافٹ بیرنگ، اور ایک اسٹفنگ باکس ہوتا ہے۔ بٹر فلائی والو باڈی کی تعمیر مختلف ہوتی ہے۔ عام طور پر استعمال شدہ ڈیزائن ویفر کی قسم ہے جو دو فلینجز کے درمیان فٹ بیٹھتی ہے۔ ایک اور قسم، لگ ویفر ڈیزائن، بولٹ کے ذریعے دو فلینجز کے درمیان جگہ پر رکھا جاتا ہے جو دو فلینجز کو آپس میں ملاتے ہیں اور والو کے بیرونی کیسنگ میں سوراخوں سے گزرتے ہیں۔ بٹر فلائی والوز فلینجڈ، تھریڈڈ اور بٹ ویلڈنگ کے سروں کے ساتھ بھی دستیاب ہیں، لیکن وہ اکثر لاگو نہیں ہوتے ہیں۔

بٹر فلائی والوز گیٹ، گلوب، پلگ اور بال والوز پر بہت سے فوائد کے حامل ہیں، خاص طور پر بڑے والو ایپلی کیشنز کے لیے۔ وزن، جگہ اور لاگت میں بچت سب سے واضح فوائد ہیں۔ دیکھ بھال کے اخراجات عام طور پر کم ہوتے ہیں کیونکہ حرکت پذیر حصوں کی کم سے کم تعداد ہوتی ہے اور سیالوں کو پھنسانے کے لیے کوئی جیب نہیں ہوتی۔

بٹر فلائی والوز خاص طور پر مائعات یا گیسوں کے بڑے بہاؤ کو نسبتاً کم دباؤ سے نمٹنے کے لیے اور بڑی مقدار میں معلق ٹھوس چیزوں کے ساتھ سلریوں یا مائعات کو سنبھالنے کے لیے موزوں ہیں۔

بٹر فلائی والو سیٹ کنسٹرکشن

بہاؤ کا روکنا والو ڈسک کی سیلنگ کے ذریعہ ایک سیٹ کے خلاف مکمل کیا جاتا ہے جو والو کے جسم کے اندرونی قطر کے دائرے پر ہے۔ بہت سے بٹر فلائی والوز میں ایلسٹومیرک سیٹ ہوتی ہے جس کے خلاف ڈسک سیل ہوتی ہے۔ دیگر تیتلی والوز میں مہر کی انگوٹھی کا انتظام ہوتا ہے جو سیرٹیڈ کناروں والی ربڑ کی انگوٹھی پر کلیمپ رنگ اور بیکنگ رنگ کا استعمال کرتا ہے۔ یہ ڈیزائن O-rings کے اخراج کو روکتا ہے۔

ابتدائی ڈیزائنوں میں، دھات کی نشست کے خلاف مہر لگانے کے لیے ایک دھاتی ڈسک کا استعمال کیا جاتا تھا۔ اس انتظام نے لیک ٹائٹ بندش فراہم نہیں کی، لیکن کچھ ایپلی کیشنز (یعنی پانی کی تقسیم کی لائنوں) میں کافی بندش فراہم کی۔

تیتلی والو جسم کی تعمیر

تیتلی والو جسم کی تعمیر مختلف ہوتی ہے. سب سے زیادہ کفایتی ویفر کی قسم ہے جو دو پائپ لائن فلینجز کے درمیان فٹ بیٹھتی ہے۔ دوسری قسم، لگ ویفر ڈیزائن، دو پائپ فلینجز کے درمیان بولٹ کے ذریعے رکھا جاتا ہے جو دو فلینجز کو آپس میں ملاتے ہیں اور والو کے بیرونی کیسنگ میں سوراخوں سے گزرتے ہیں۔ بٹر فلائی والوز روایتی فلینج والے سروں کے ساتھ پائپ فلینجز کو بولٹ کرنے اور تھریڈڈ اینڈ کنسٹرکشن میں دستیاب ہیں۔
